انکراژ یا مهارگذاری خاک (Anchor)
دوخت به پشت یا سیستم Tiebacks

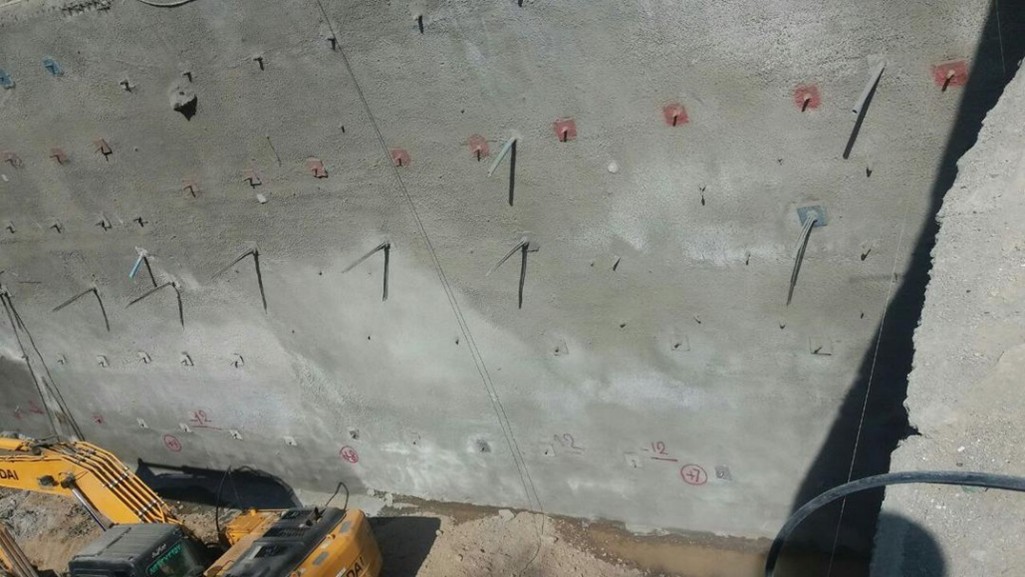

انکراژ، سیستمی است که قادر است بار کششی را به یک لایه مناسب منتقل کند و از سازه ای که باید انکر شود حفاظت کند. انکرها معمولاً برای جلوگیری از تغییر شکل دیوار پس از گودبرداری استفاده می شوند. در چنین حالتی، انکر از میان سازه در طول فاز خاکبرداری نصب می شوند. پس از کشش این انکرها، عملیات خاکی از سر گرفته می شود.
یکی دیگر از روشهای مؤثر برای پایدار سازی گود، استفاده از روش انکراژ یا مهارگذاری خاک(Anchor) با استفاده از استرند (Strand) میباشد که بصورت پیش تنیده عمل میکند. این سیستم با انتقال نیروهای کششی از جدارهی گود به لایههای مقاومتر خاک یا سنگ، پایداری سازه را به شکل قابل توجهی افزایش میدهد.
انکر، نوعی مهار کششی است که از چند رشته فولادی (Strand) تشکیل شده و داخل یک غلاف پلاستیکی (Sheath) قرار میگیرد. در بخش انتهایی آن دوغاب سیمان تزریق میشود تا در خاک یا سنگ مهار شود. پس از گیرش دوغاب، با استفاده از جک هیدرولیکی، انکر پیشتنیده میشود تا نیروی مهار در سیستم فعال گردد.
به طور کلی انکرها به منظور حفاظت از دیوارها در مقابل بار جانبی خاک و فشارهای آب در سازه نگهبان ،شیب لغزش ها ، تونل ها و شفت ها و گودبرداری های عمیق ، مقاومت کششی در برابر بالاآمدگی روی کف (uplift)به علت بالا آمدن تراز آب زیرزمینی و مقاومت در برابر نیروهای واژگونی یا لغزش در پروژه های پایدارسازی سدها استفاده می شوند.

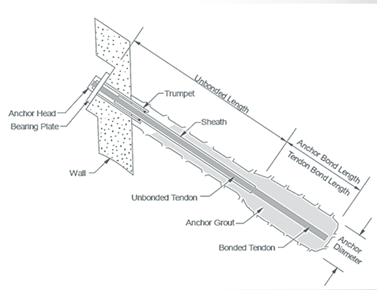

یک انکر شامل سه بخش است :
- هد ، انتقال نیروی انکر به ورق تقویتی سازه
- طول آزاد تاندون ، از هد تا نزدیک انتهای انکوریج
- طول باند، که طول تاندونی است که توسط آن نیروی کششی از طریق دوغاب به خاک اطراف منتقل می شود.

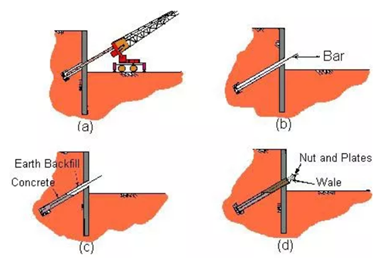

مراحل اجرای یک تای بک (tie back)
- حفاری گمانه
- قرارگیری مهاری در گمانه
- ریختن دوغاب برای انکر
- اتصال دیوار ساخته شده

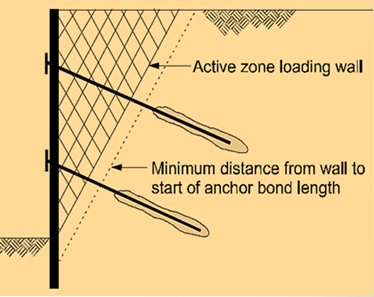

مراحل اجرای چند تای بک (tie back )
- حفاری گمانه
- در اولین تراز انکر نصب شده و در دومین تراز گمانه حفاری می شود.
- دردومین تراز انکر نصب می شود.
روش انکراژ یا مهارگذاری خاک(Anchor)
🏗️اجزای اصلی انکراژ

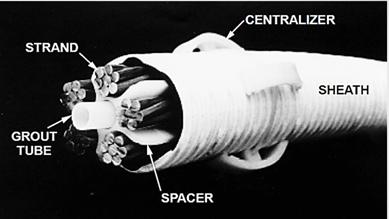

- هد انکر (Anchor Head): بخشی است که نیرو از جک هیدرولیکی به آن اعمال میشود. شامل صفحه فولادی مهاری (Bearing Plate) و گیرههای گوهای (Wedges) است که رشتهها را در جای خود قفل میکنند.
- صفحه فولادی یا مهاری (Base/Bearing Plate): بین هد انکر و سطح دیواره (مثلاً دیوار شاتکریتی یا بتنی) قرار میگیرد تا نیرو به طور یکنواخت به سازه منتقل شود و از تمرکز تنش جلوگیری گردد.
- استرندها (Steel Strands): کابلهای فولادی با مقاومت بالا، معمولاً از نوع 3-6 رشتهای (3/6-wire) با قطر حدودا 15 میلیمتر برای هر رشته. تعداد استرندها بسته به ظرفیت طراحی بین 3 تا 15 عدد است.
- غلاف پلاستیکی (Sheath / Plastic Duct): پوشش انعطافپذیر بخش طول آزاد انکر که مانع از چسبیدن دوغاب به استرندها میشود و انتقال نیروی کششی را بدون اصطکاک اضافی ممکن میسازد.
- طول آزاد (Free Length): بخشی از انکر که در تماس با دوغاب نیست و وظیفه انتقال نیروی کششی از هد به بخش باند را دارد.
- طول باند (Bond Length): انتهای انکر که با دوغاب سیمان پر شده و چسبندگی بین خاک یا سنگ و استرند در این قسمت ایجاد میشود. این بخش نقش اصلی در تحمل نیرو را دارد.
- فاصله نگهدار (Spacer): قطعات کوچکی از جنس پلاستیک یا فلز که بین استرندها نصب میشوند تا فاصله منظم بین رشتهها حفظ شود و تزریق دوغاب بهصورت کامل و یکنواخت انجام گیرد.
- مرکز نگهدار (Centralizer): قطعهای حلقهایشکل که دور غلاف یا دستهی استرند نصب میشود تا موقعیت انکر در مرکز گمانه ثابت بماند. این کار باعث میشود دوغاب در اطراف انکر بهطور یکنواخت توزیع شده و چسبندگی بهینه ایجاد شود.
- پَکِر (Packer): ابزاری برای آببندی دهانه گمانه هنگام تزریق دوغاب است. پکر با ایجاد فشار در اطراف دیوارهی گمانه، مانع از برگشت دوغاب به بیرون شده و تزریق را به سمت عمق هدایت میکند. در برخی روشها از Double Packer برای تزریق مرحلهای استفاده میشود.
- دوغاب سیمان (Grout): ماده چسبندهای شامل سیمان و آب (و گاهی افزودنیهای ضدخوردگی یا روانکننده) که برای پر کردن بخش باند و ایجاد پیوستگی بین خاک و استرند به کار میرود.
- کپ محافظ (Protective Cap): درپوشی برای محافظت از هد انکر در برابر نفوذ آب، گردوغبار و مواد خورنده، مخصوصاً در انکرهای دائم.
- سیستم زهکشی (Drainage Tube): در صورت نیاز، لولههایی برای کنترل و کاهش فشار آب منفذی در پشت دیوار نصب میشوند تا عملکرد بلندمدت انکر حفظ شود.

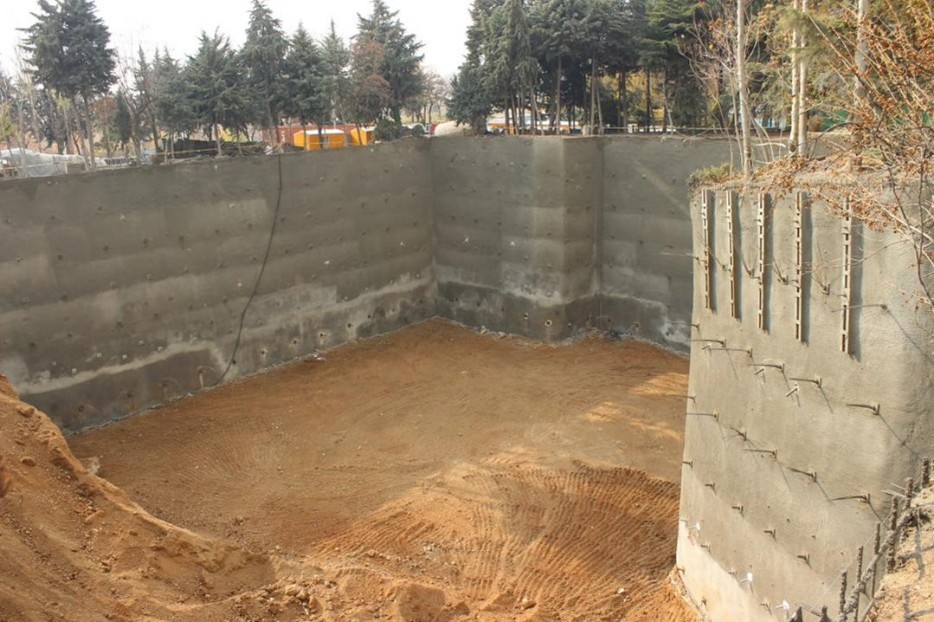

❓کاربردهای اصلی روش انکراژ؟
- پایدارسازی گودهای عمیق در مناطق شهری
- کنترل جابهجایی در دیوارههای نگهبان بتنی یا شاتکریتی
- مهار دیوارههای سدها و نیروگاههای زیرزمینی
- تثبیت شیبها و دیوارههای خاکی یا سنگی بلند
- تقویت سازههای موجود در برابر رانش یا لغزش خاک
🌟 مزایای روش انکراژ
- ظرفیت باربری بالا در مقایسه با نیلینگ
- امکان تحمل فشارهای جانبی زیاد بدون نیاز به افزایش قابل توجه ضخامت دیواره
- مناسب برای گودهای عمیق و شرایط زمینهای نرم یا ناپایدار
- قابلیت استفاده در پروژههای با بارگذاری موقت یا دائم
- اشغال فضای اندک در داخل گود در مقایسه با سیستمهای خرپایی یا استرات
- انعطافپذیری بالا در طراحی طول، زاویه و ظرفیت مهار
🔩معایب و محدودیتهای انکراژ
- هزینهی بالاتر نسبت به سیستمهای سادهتر مانند نیلینگ
- نیاز به نیروی متخصص و تجهیزات خاص برای پیشتنیدگی و تزریق دوغاب
- لزوم کنترل دقیق کیفیت تزریق و تنشدهی برای جلوگیری از کاهش ظرفیت مهار
- حساسیت نسبت به خوردگی در صورت اجرای ناقص سیستم آببندی
- نیاز به فضای کاری کافی در پشت جداره برای استقرار جک و تجهیزات
- احتمال تداخل مهارها (تندونها) با برخی تاسیسات نزدیک دیوار و نیاز به اجازه همسایه
⚓عوامل مؤثر بر هزینه Anchor
- طول انکر و تعداد استرندها (هرچه طول و ظرفیت بیشتر، هزینه بالاتر)
- نوع خاک یا سنگ و میزان حفاری موردنیاز
- کیفیت و نوع دوغاب سیمان
- تجهیزات مورد استفاده برای تزریق و پیشتنیدگی
- الزامات کنترل خوردگی و نوع سیستم محافظتی (دائم یا موقت)
🧱روش اجرای انکراژ
- حفاری گمانه: با زاویه و عمق طراحیشده، در جدارهی گود یا دیواره حفاری انجام میشود.
- نصب مجموعه استرند: استرندها همراه با غلاف در گمانه قرار میگیرند و بخش باند در انتهای گمانه موقعیتدهی میشود.
- تزریق دوغاب: در مرحلهی اول، دوغاب سیمان به بخش باند تزریق میشود تا پیوستگی کامل بین استرند و خاک ایجاد شود.
- عملآوری (Curing): چند روز برای گیرش دوغاب زمان داده میشود.
- پیشتنیدگی (PreStressing): پس از گیرش، با استفاده از جک هیدرولیکی نیروی طراحی به انکر اعمال میشود و مقدار آن با گیج اندازهگیری و ثبت میگردد.
- قفل کردن انکر: در پایان، نیروی پیشتنیده توسط سیستم گیره (Wedge) یا صفحهی مهاری در هد انکر تثبیت میشود.
💡در نتیجه استفاده از انکر یکی از مؤثرترین روشها برای پایدارسازی گودهای عمیق و دیوارههای نگهبان محسوب میشود. این سیستم با ایجاد نیروی پیشتنیدگی کنترلشده، تغییرشکلها را به حداقل رسانده و ایمنی سازه را بهطور چشمگیری افزایش میدهد. با وجود هزینهی اولیهی نسبتاً بالا، عملکرد قابل اعتماد و عمر مفید طولانی، آن را به گزینهای محبوب در پروژههای عمرانی بزرگ و حساس تبدیل کرده است.
