سازه نگهبان خرپایی: ایمنی و پایداری در پروژه‌های عمرانی

گودبرداری‌های عمیق و پروژه‌های شهری با فضاهای محدود همواره از چالش‌های مهم مهندسی عمرانی بوده‌اند. ریزش دیواره‌ها می‌تواند خسارات جانی و مالی جبران‌ناپذیری ایجاد کند. سازه نگهبان خرپایی به‌عنوان یکی از روش‌های پایدارسازی قابل اعتماد، امکان ایمنی بالا و حفاظت از سازه‌های مجاور را فراهم می‌آورد. خرپا یکی از روش‌های پرکاربرد و ایده‌آل برای اجرای سازه‌های نگهبان در محیط‌های شهری محسوب می‌شود. اجرای آن ساده است و نیاز به تجهیزات سنگین یا تخصص پیچیده ندارد، در عین حال از انعطاف‌پذیری بالایی برای سازگاری با شرایط مختلف برخوردار است. این سیستم با استفاده از شمع‌های قائم و اعضای مایل و افقی، دیواره خاکی را تثبیت می‌کند و امکان گودبرداری مرحله‌ای را فراهم می‌نماید.

سازه نگهبان خرپایی چیست؟

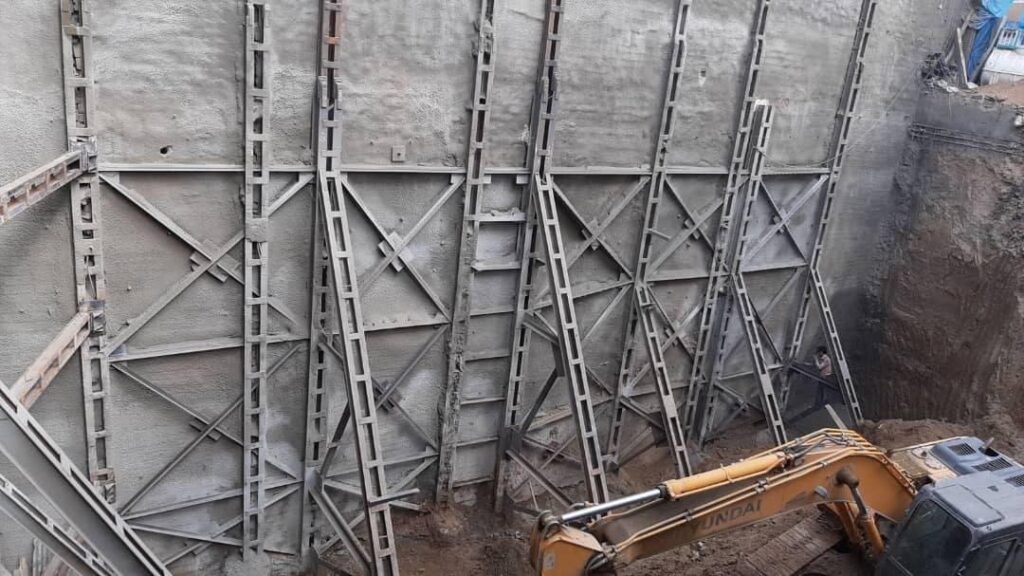

سازه نگهبان خرپایی شامل شمع‌های قائم (H-Pile)، اعضای مهاری افقی (Bracing) و عضو مورب یا حائل (Raker) است که با کمربندهای افقی و ضربدری روی دیواره گود به هم متصل می‌شوند و یک ساختار خرپایی ایجاد می‌کنند. این سیستم، نیروی جانبی خاک را به شمع‌ها منتقل کرده و دیواره را تثبیت می‌کند.

• شمع‌های قائم: ستون‌های اصلی که بار خاک را تحمل می‌کنند.
• اعضای مهاری افقی :(Bracing) فشار وارد شده به عضو مایل و شمع را کاهش می‌دهد و مقاطع را اقتصادی تر می‌کند.
• عضو مورب یا حائل :(Raker)از بالای شمع‌ها به کف گود متصل می‌شود و به افزایش پایداری دیواره کمک می‌کند.
• کمربندهای دیواری و فضایی :ساختار یکپارچه‌ای که شمع‌ها و اعضای مایل را به صورت افقی و ضربدری به هم متصل می‌کند و دیواره خاکی را پایدار نگه می‌دارد.

کاربردهای اصلی روش خرپا

• گودبرداری ساختمان‌های با چند طبقه زیرزمین
• پروژه‌های شهری با فضاهای محدود
• حفاظت از سازه‌های مجاور در زمان گودبرداری
• پروژه‌های راه‌سازی و زیرساخت‌های حساس

مزایای روش خرپا

1. سرعت نصب بالا: خرپا دارای اجزای پیش‌ساخته است و سریع روی هم مونتاژ می‌شوند.
2. اقتصادی بودن: نسبت به دیوارهای بتنی یا دیوار حائل، نیاز به مصالح کمتری دارند.
3. انعطاف‌پذیری: در شرایط خاک مختلف و فضاهای محدود می‌توان از آن‌ها استفاده کرد.
4. امکان پایش و دسترسی: فضای پشت خرپا برای نصب مانیتورینگ یا دسترسی کارکنان فراهم می‌باشد.
5. انعطاف در طراحی و تغییرات: بسته به شرایط واقعی گود (مثلاً تغییر در عمق یا نوع خاک) می‌توان اعضا رو تقویت یا جابجا کرد، برخلاف دیوارهای بتنی که ثابت هستن.

معایب و محدودیت‌های خرپا

• نیاز به نگهداری و اتصال درست: اتصال‌های ضعیف یا نصب ناقص می‌تواند منجر به خرابی شود.
• اشغال فضای مفید داخل گود: اعضای مورب و قائم خرپا فضای قابل استفاده در داخل گود را کاهش می‌دهند، که ممکن است در پروژه‌های کوچک مشکل‌ساز باشد.
• محدودیت ارتفاع: ارتفاع خیلی زیاد برای خرپاها اقتصادی یا ایمن نیست.
• حساس به خوردگی و زنگ زدگی: اجزای فلزی باید محافظت بشن، مخصوصاً در محیط‌های مرطوب.

3- گودبرداری با شیب مناسب و پایدار

4- اجرای شمع پای عضو مایل

5- نصب عضو مایل خرپا

6- نصب اولین عضو افقی خرپا

7- نصب ردیف­های بعدی عضو­های افقی و قطری خرپا تا تکمیل اجرای خرپا

همان‌طور که دیدیم، استفاده از سازه نگهبان خرپایی، سرمایه‌گذاری بر ایمنی، پایداری و پیشگیری از خسارت‌های جدی در پروژه‌های عمرانی است. طراحی ضعیف یا حذف این سیستم می‌تواند خطرات جبران‌ناپذیری ایجاد کند. اجرای صحیح، کنترل دقیق و استفاده از تجهیزات استاندارد، کلید موفقیت در پروژه‌های گودبرداری عمیق است.
